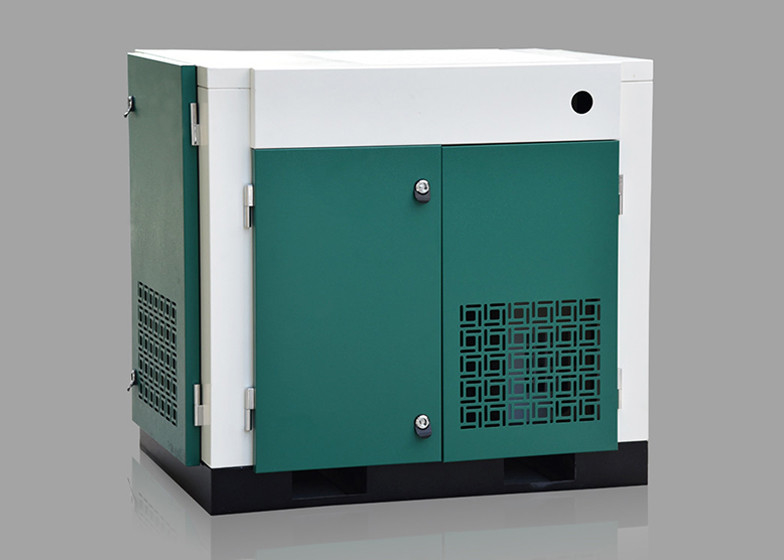

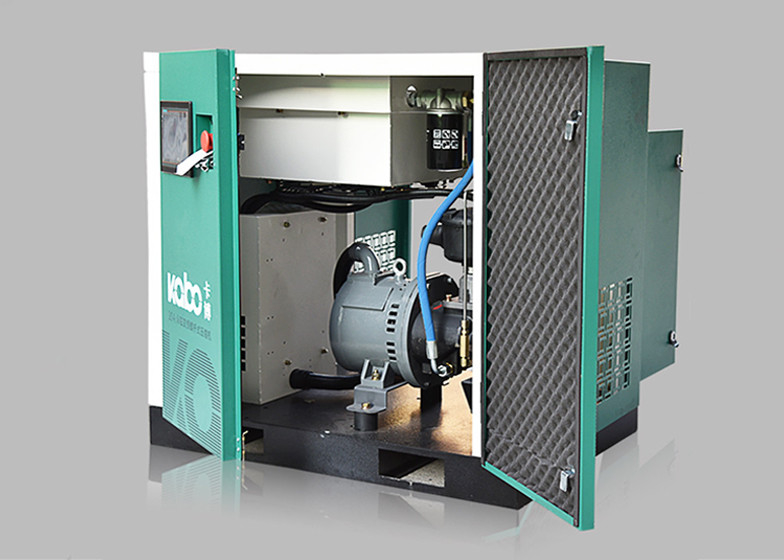

22KW / 30HP Inteligentna przemysłowa sprężarka powietrza o wysokiej wydajności 3,3 m3 / min 1950 * 910 * 1905
Opis
Śrubowa sprężarka powietrza, urządzenie sprężarki powietrza, przyjmuje komponenty kompresyjne o dużej wydajności, a jej prędkość cylindryczna wirnika jest niska i osiąga się najlepszy wtrysk oleju, uzyskując w ten sposób wysoką wydajność i wysoką niezawodność.Najnowsza konstrukcja zapewnia wyjątkowo niską temperaturę systemu i temperaturę sprężonego powietrza.Upewnij się, że wszystkie komponenty osiągają najlepszy efekt chłodzenia i najdłuższą żywotność.
1. Śrubowa sprężarka powietrza ma zalety wysokiej stabilności, wysokiej wydajności, niskich wibracji i niskiego poziomu hałasu.
2. Dopasowanie pomiędzy dodatnim i ujemnym wirnikiem oraz wirnikiem i obudową jest tak dobrane, aby wyciek zwrotny gazu był mniejszy i jednocześnie nie występował nadmiar luzu, dzięki czemu sprawność jest wysoka.
3. Wtryskiwany olej smarujący spełnia funkcje uszczelniania, chłodzenia, tłumienia hałasu i smarowania
4. W porównaniu z maszyną tłokową ma mniej części zużywających się i mniejszą awaryjność.
5. Krzywa robocza ściskania śruby jest gładka, z mniejszymi wibracjami i niskim poziomem hałasu w porównaniu z maszyną tłokową.
6. Metody chłodzenia dzielą się ogólnie na chłodzenie wodne i chłodzenie powietrzem.
7. System rozpraszania ciepła: konstrukcja płytowo-żebrowa i wysokiej jakości materiały zapewniają odporność na ciśnienie, wysoką wydajność rozpraszania ciepła i dobrą odporność na korozję chłodnicy.
8. Filtr powietrza: Wytrzymały, wielostopniowy filtr wlotu powietrza z dokładnością usuwania kurzu 1 um (filtrowanie 98%), dużą powierzchnią roboczą i długim okresem użytkowania.
9. Separator oleju / gazu: W nowym separatorze zastosowano zupełnie nowy materiał filtrujący, który ma wyższą wydajność, a zawartość oleju w powietrzu jest niższa niż 2 ppm.
10. Inteligentny sterownik: Wszystkie operacje i związane z nimi dane dotyczące pracy sprężarki powietrza są wyświetlane na panelu sterowania, który jest obsługiwany palcami, co jest łatwe, wygodne i dokładne.
Specyfikacja
Model |
kp22KW-0.8 |
(M³ / min / Mpa) | 3,3 / 0,8 |
Moc Kw / HP | 22KW / 30HP |
Temperatura otoczenia ℃ | 2 ℃ -45 ℃ |
Tryb chłodzenia | Chłodzony powietrzem |
Temperatura rozładowania | ≤ otoczenia + 15 ℃ |
Poziom hałasu Db (A) | 70 ± 2 |
Tryb napędzany | Napęd bezpośredni |
Moc (V / Ph / Hz) | 380 V / 3/50 Hz |
Tryb początkowy | VFS |
Wymiar (mm) | 1950 * 910 * 1905 |
Waga netto (kg) | 650 |
Średnica wylotu (cale) | RP1 |
⊙ Schemat
1. Filtr powietrza | 9. Zawór regulacji temperatury oleju |
2. Wartość złagodzenia nawiewu | 10. Filtr oleju |
3. Główna maszyna śrubowa | 11. Jednokierunkowy zawór odcinający |
4. Separator powietrza olejowego | 12. Manometr |
5. Rdzeń filtra oddzielającego powietrze od oleju | 13. Zawór bezpieczeństwa |
6. Zawór minimalnego ciśnienia | 14. Zawór odpowietrzający |
7. Chłodnica z wentylatorami ze stopu aluminium | 15. Suchy separator sprężonego powietrza |
8. Zawór zwrotny | 16. Motor |
Dlaczego właśnie my
Dłuższa żywotność maszyny głównej
W wirniku zastosowano asymetryczną linię pracującą z niską prędkością, w wyniku czego podparte są łożyska kulkowe i wałeczkowe.Obniżenie szkód i kosztów oraz wydłużenie żywotności.Pewnej sile przeciwdziała siła osiowa generowana przez przekładnię stożkową.Tak więc obciążenie łożysk maszyny głównej jest obniżone.
Stałe ustawienie silnika elektrycznego i maszyny głównej
W odróżnieniu od sprężarek taśmowych, sprężarki serii SRC mogą zintegrować silnik elektryczny z kołnierzem, skrzynią sprzęgającą wału ze skrzynią biegów.a maszyna główna w jedną w taki sposób, że maszyna główna i elektrometr są ustawione w linii na zawsze w transpiracji.Sprężarki serii SRC wyposażone w wydajny iw pełni uszczelniony silnik elektryczny chłodzący powietrze.
